SISTEMA CONTRA INCÊNDIOS

					MANUAL TÉCNICO DE INSTALAÇÃO DE EXTINTORES

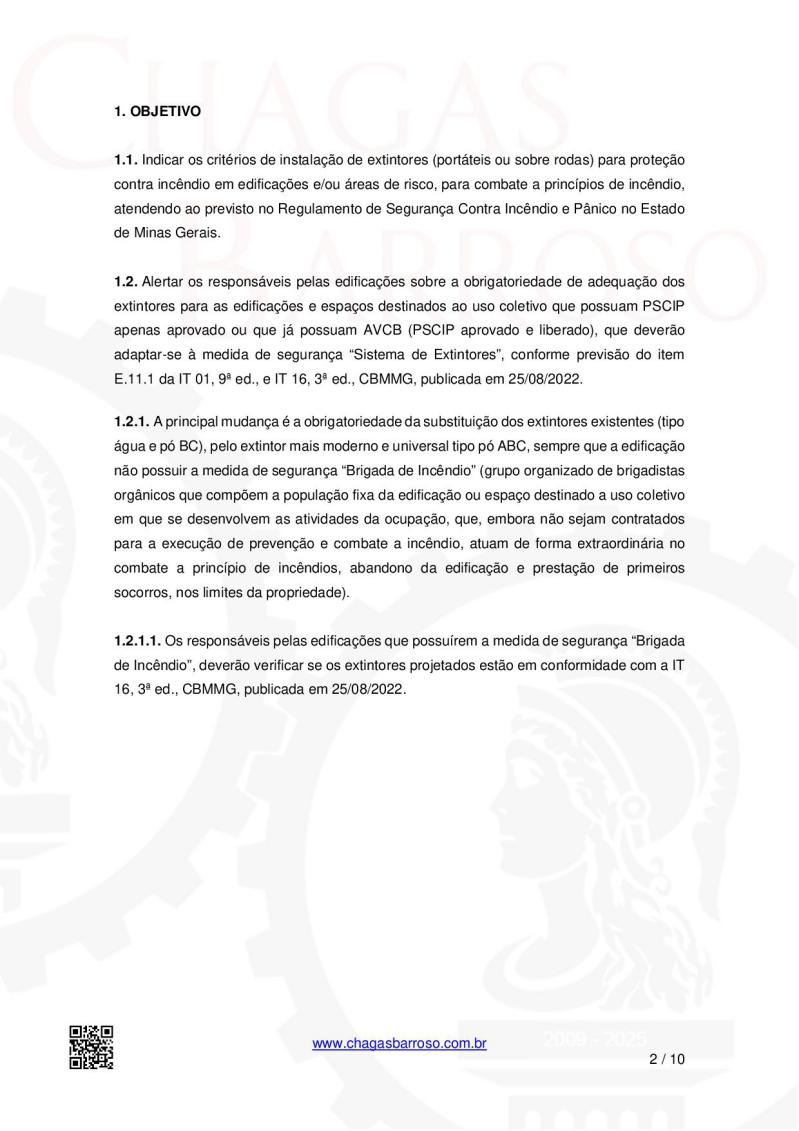

					1.	 OBJETIVO

					1.1.	 Indicar os critérios de instalação de extintores (portáteis ou sobre rodas) para proteção contra incêndio em edificações e/ou áreas de risco, para combate a princípios de incêndio, atendendo ao previsto no Regulamento de Segurança Contra Incêndio e Pânico no Estado de Minas Gerais.

					1.2.	 Alertar os responsáveis pelas edificações sobre a obrigatoriedade de adequação dos extintores para as edificações e espaços destinados ao uso coletivo que possuam PSCIP apenas aprovado ou que já possuam AVCB (PSCIP aprovado e liberado), que deverão adaptar-se à medida de segurança “Sistema de Extintores”, conforme previsão do item E.11.1 da IT 01, 9ª ed., e IT 16, 3ª ed., CBMMG, publicada em 25/08/2022.

					1.2.1.	 A principal mudança é a obrigatoriedade da substituição dos extintores existentes (tipo água e pó BC), pelo extintor mais moderno e universal tipo pó ABC, sempre que a edificação não possuir a medida de segurança “Brigada de Incêndio” (grupo organizado de brigadistas orgânicos que compõem a população fixa da edificação ou espaço destinado a uso coletivo em que se desenvolvem as atividades da ocupação, que, embora não sejam contratados para a execução de prevenção e combate a incêndio, atuam de forma extraordinária no combate a princípio de incêndios, abandono da edificação e prestação de primeiros socorros, nos limites da propriedade).

					1.2.1.1.	 Os responsáveis pelas edificações que possuírem a medida de segurança “Brigada de Incêndio”, deverão verificar ser os extintores projetados estão em conformidade com a IT 16, 3ª ed., CBMMG, publicada em 25/08/2022.

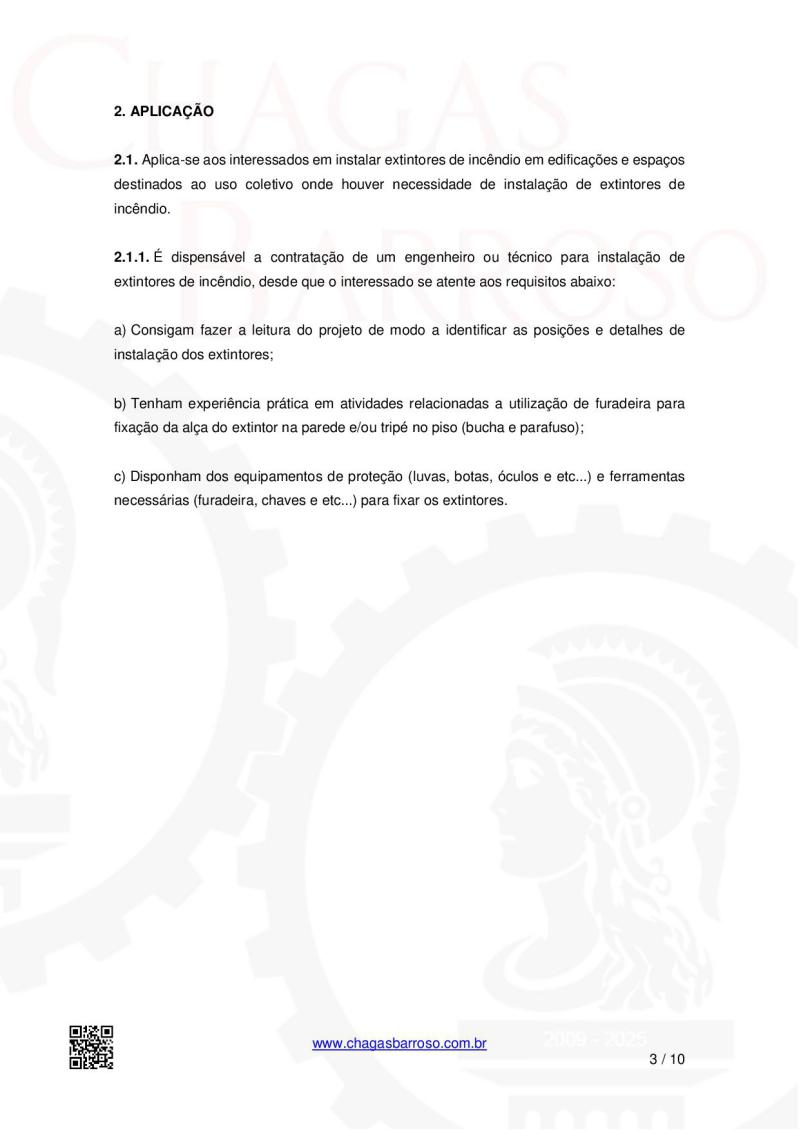

					2.	 APLICAÇÃO

					2.1.	 Aplica-se aos interessados em instalar extintores de incêndio em edificações e espaços destinados ao uso coletivo onde houver necessidade de instalação de extintores de incêndio.

					2.1.1.	 É dispensável a contratação de um engenheiro ou técnico para instalação de extintores de incêndio, desde que o interessado se atente aos requisitos abaixo:

					a)	 Consigam fazer a leitura do projeto de modo a identificar as posições e detalhes de instalação dos extintores;

					b)	 Tenham experiência prática em atividades relacionadas a utilização de furadeira para fixação da alça do extintor na parede e/ou tripé no piso (bucha e parafuso);

					c)	 Disponham dos equipamentos de proteção (luvas, botas, óculos e etc...) e ferramentas necessárias (furadeira, chaves e etc...) para fixar os extintores.

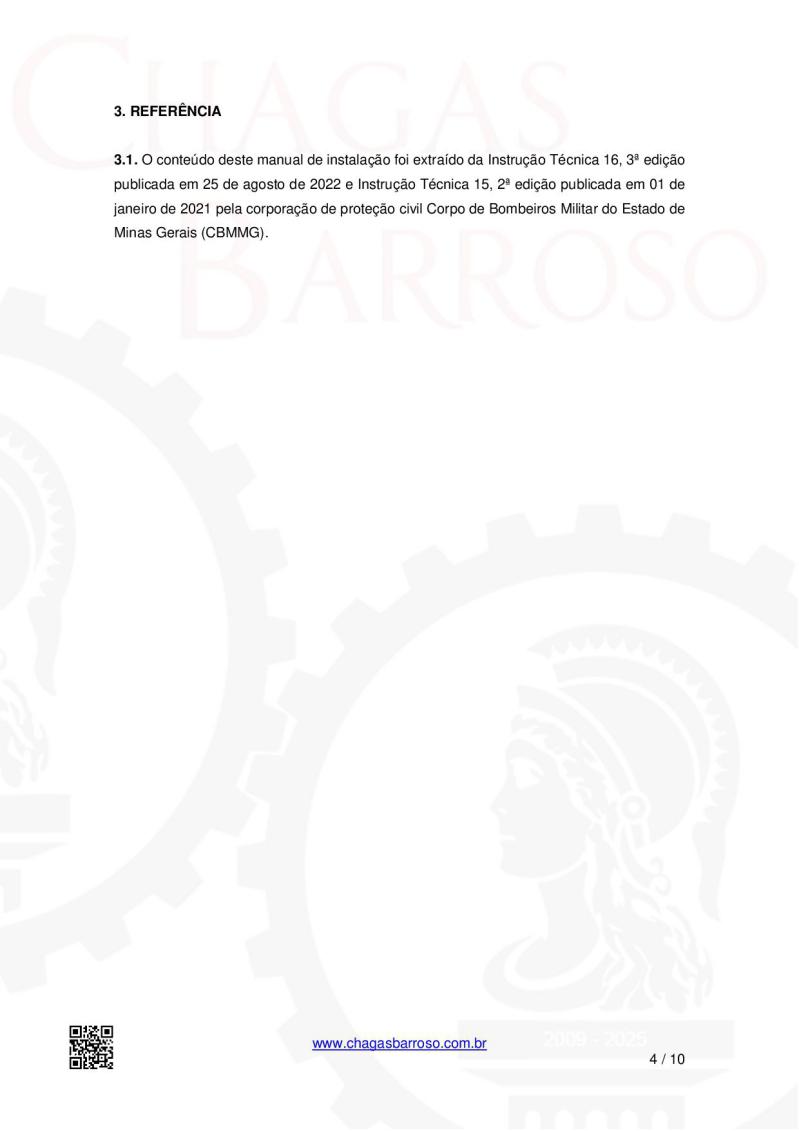

					3.	 REFERÊNCIA

					3.1.	 O conteúdo deste manual de instalação foi extraído da Instrução Técnica 16, 3ª edição publicada em 25 de agosto de 2022 e Instrução Técnica 15, 2ª edição publicada em 01 de janeiro de 2021 pela corporação de proteção civil Corpo de Bombeiros Militar do Estado de Minas Gerais (CBMMG).

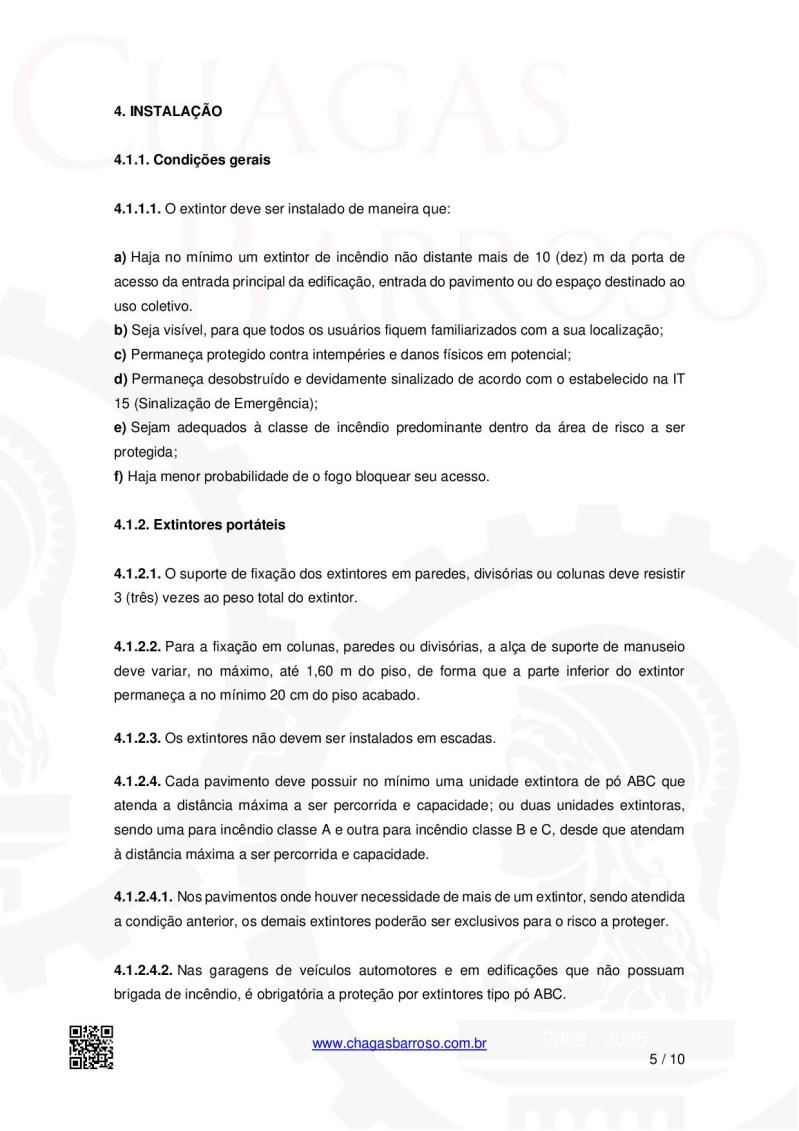

					4.	 INSTALAÇÃO

					4.1.1.	 Condições gerais

					4.1.1.1.	 O extintor deve ser instalado de maneira que:

					a)	 Haja no mínimo um extintor de incêndio não distante mais de 10 (dez) m da porta de acesso da entrada principal da edificação, entrada do pavimento ou do espaço destinado ao uso coletivo.
					b)	 Seja visível, para que todos os usuários fiquem familiarizados com a sua localização;
					c)	 Permaneça protegido contra intempéries e danos físicos em potencial;
					d)	 Permaneça desobstruído e devidamente sinalizado de acordo com o estabelecido na IT 15 (Sinalização de Emergência);
					e)	 Sejam adequados à classe de incêndio predominante dentro da área de risco a ser protegida;
					f)	 Haja menor probabilidade de o fogo bloquear seu acesso.

					4.1.2.	 Extintores portáteis

					4.1.2.1.	 O suporte de fixação dos extintores em paredes, divisórias ou colunas deve resistir 3 (três) vezes ao peso total do extintor.

					4.1.2.2.	 Para a fixação em colunas, paredes ou divisórias, a alça de suporte de manuseio deve variar, no máximo, até 1,60 m do piso, de forma que a parte inferior do extintor permaneça a no mínimo 20 cm do piso acabado.

					4.1.2.3.	 Os extintores não devem ser instalados em escadas.

					4.1.2.4.	 Cada pavimento deve possuir no mínimo uma unidade extintora de pó ABC que atenda a distância máxima a ser percorrida e capacidade; ou duas unidades extintoras, sendo uma para incêndio classe A e outra para incêndio classe B e C, desde que atendam à distância máxima a ser percorrida e capacidade.

					4.1.2.4.1.	 Nos pavimentos onde houver necessidade de mais de um extintor, sendo atendida a condição anterior, os demais extintores poderão ser exclusivos para o risco a proteger.

					4.1.2.4.2.	 Nas garagens de veículos automotores e em edificações que não possuam brigada de incêndio, é obrigatória a proteção por extintores tipo pó ABC.
					4.1.2.4.3.	 Em depósitos de materiais combustíveis localizados em áreas descobertas, os extintores poderão ficar agrupados em abrigos, com percurso máximo de 60 (sessenta) m.

					4.1.2.4.4.	 A distância máxima a ser percorrida será de 60 (sessenta) m, nos casos de extintores a serem instalados em garagens e estacionamentos descobertos, que também possuam a medida de segurança contra incêndio e pânico “Hidrantes e mangotinhos” protegendo a área de estacionamento nos moldes da Instrução Técnica específica.

					4.1.2.5.	 A placa do extintor (E5) deve ser instalada em local visível e a uma altura de 1,80 m medida do piso acabado à base da sinalização, (ver Figura 1).

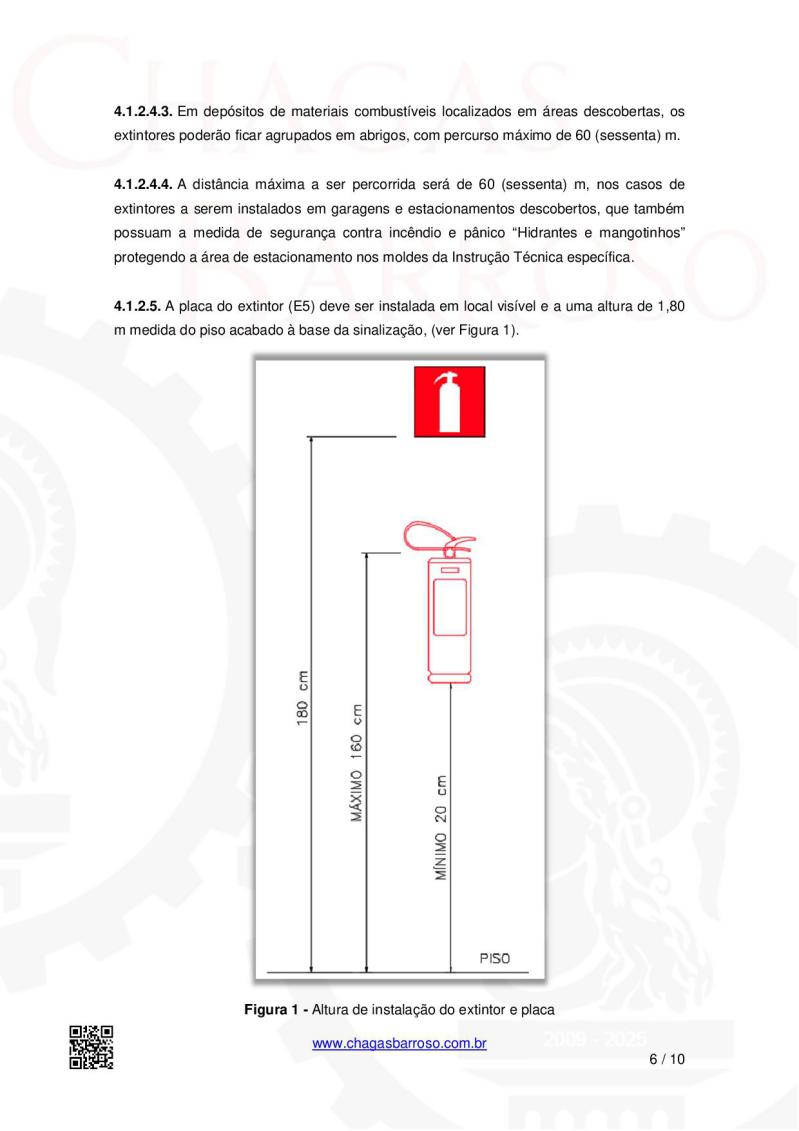

					Figura 1 - Altura de instalação do extintor e placa
					4.1.2.6.	 É permitida a instalação de extintores:

					a)	sobre piso acabado, desde que permaneçam apoiados em suportes apropriados (tripé) e afixados ao solo (parafusado), com altura recomendada entre 10 e 20 cm do piso (ver figura 2).
					b)	com proteção na base e parte inferior dos extintores, para evitar acidentes com crianças, desde que não atrapalhem a visualização, identificação e manuseio dos equipamentos.

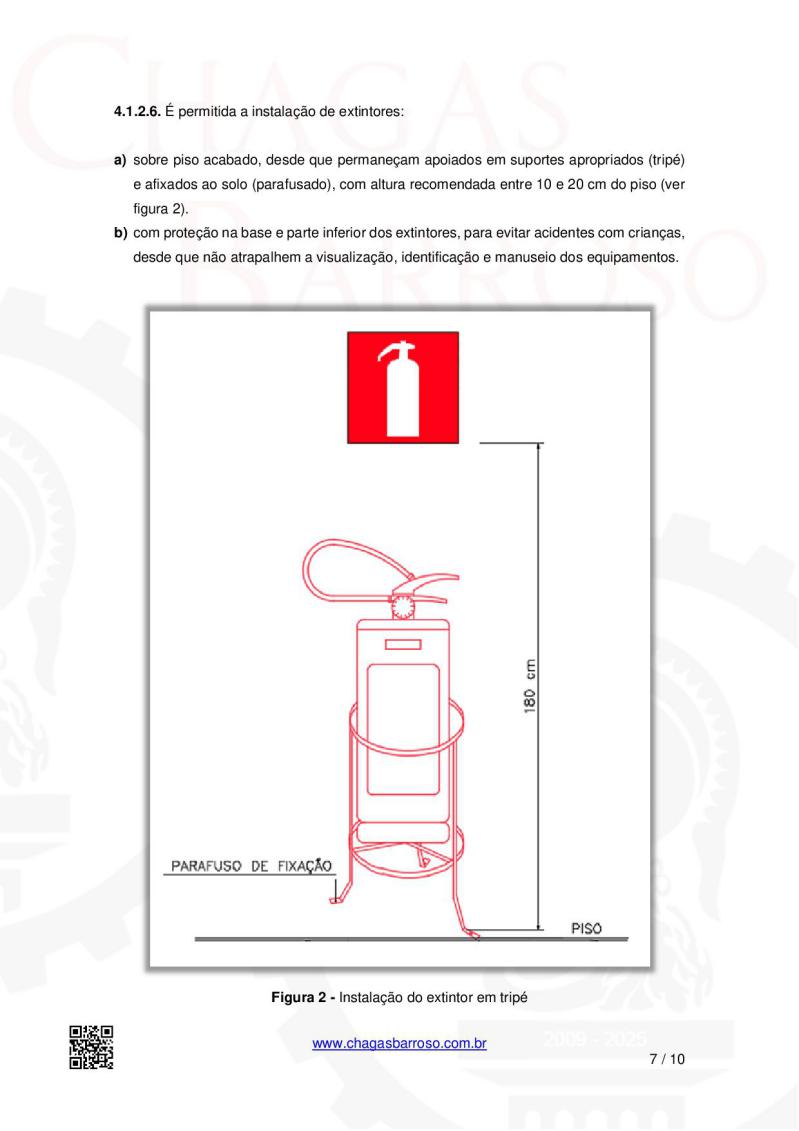

					Figura 2 - Instalação do extintor em tripé
					4.1.2.7.	 O extintor com agente de múltiplo uso ABC poderá substituir qualquer tipo de extintor de classes específicas A, B e C dentro de uma edificação ou espaço destinado ao uso coletivo.

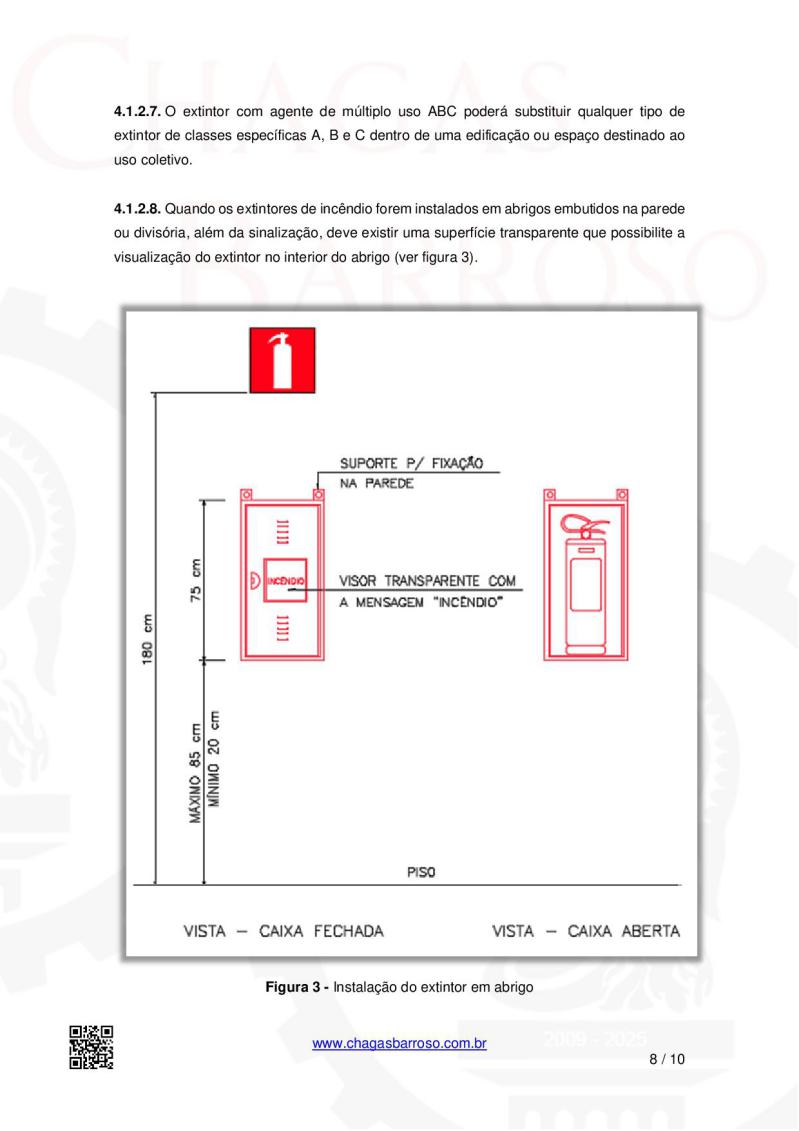

					4.1.2.8.	 Quando os extintores de incêndio forem instalados em abrigos embutidos na parede ou divisória, além da sinalização, deve existir uma superfície transparente que possibilite a visualização do extintor no interior do abrigo (ver figura 3).


					Figura 3 - Instalação do extintor em abrigo
					4.1.2.9.	 É proibido trancar abrigos de extintores, exceto em locais sujeitos ao vandalismo, onde esses podem estar fechados à chave ou meio similar, desde que seja possível o rápido acesso ao equipamento em situação de emergência.

					4.1.3.	 Sinalização complementar (piso e pilar)

					4.2.	 Os extintores de incêndio instalados em garagem, área de fabricação, depósito e locais utilizados para movimentação de mercadorias e de grande varejo, devem possuir a sinalização de piso E12 (ver figura 4).

					4.3.	 Quando os extintores forem instalados em pilar, devem ser sinalizadas todas as faces do pilar que estiverem voltadas para os corredores de circulação de pessoas ou veículos (ver figura 4).

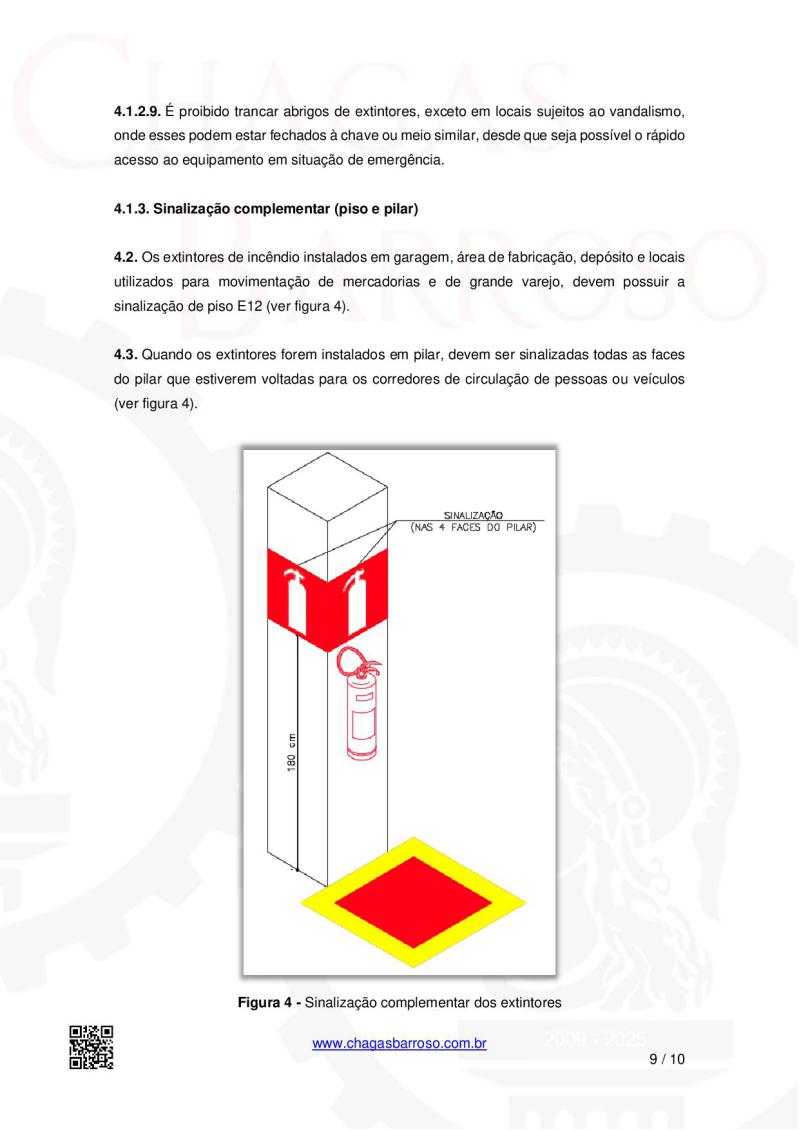

					Figura 4 - Sinalização complementar dos extintores

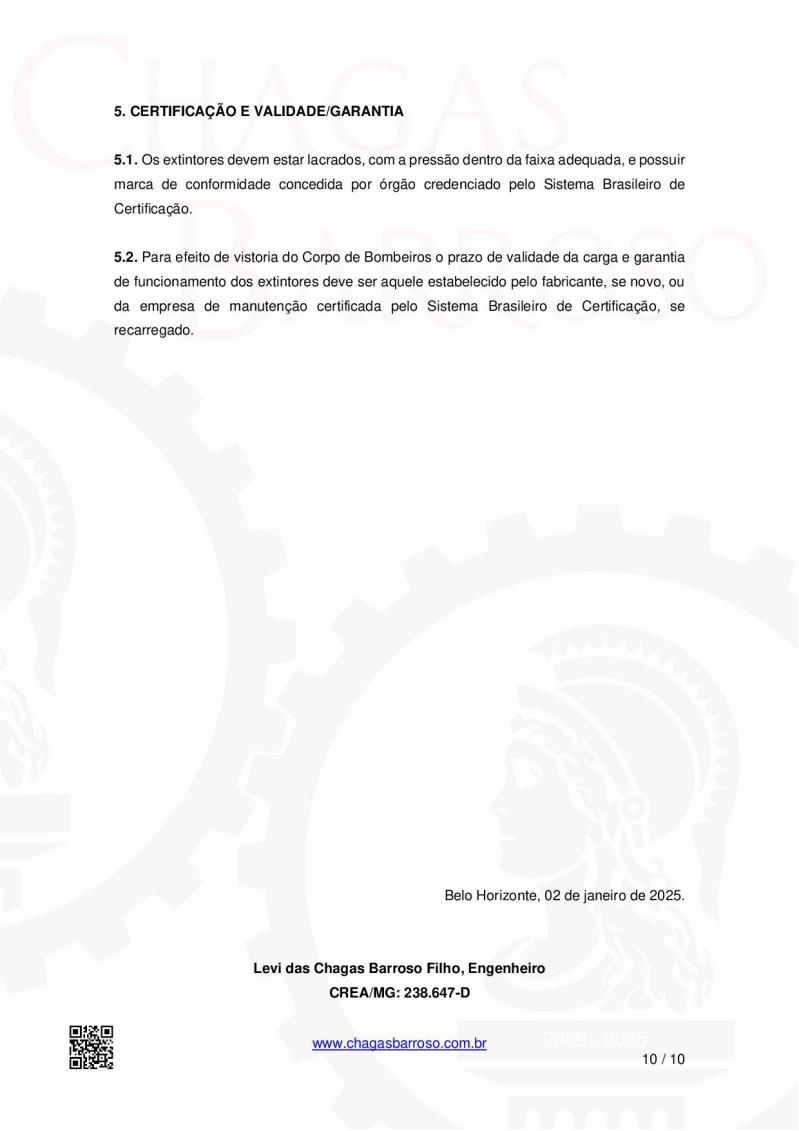

					5.	 CERTIFICAÇÃO E VALIDADE/GARANTIA

					5.1.	 Os extintores devem estar lacrados, com a pressão dentro da faixa adequada, e possuir marca de conformidade concedida por órgão credenciado pelo Sistema Brasileiro de Certificação.

					5.2.	 Para efeito de vistoria do Corpo de Bombeiros o prazo de validade da carga e garantia de funcionamento dos extintores deve ser aquele estabelecido pelo fabricante, se novo, ou da empresa de manutenção certificada pelo Sistema Brasileiro de Certificação, se recarregado.





























					Belo Horizonte, 02 de janeiro de 2025.


					Levi das Chagas Barroso Filho, Engenheiro
					CREA/MG: 238.647-D
